[토공사] 슬러리월 공법(지하연속벽 공법)

Ⅰ. 정의

     - 안정액을 사용하여 굴착한 뒤 지중에 연속된 철근 콘크리트 벽을 형성하는 현장 타설 말뚝 공법

     - 1950년 초에 이탈리아에서 개발되었으며 슬러리월공법·다이어프램공법이라고도 함.

     - 댐의 기초로 활용되거나 내진벽·방호벽·진동차단벽의 역할, 건축물의 지하 구조물을 축조하기 위한 가설 토류벽 역할 및 본체 벽으로도 많이 활용됨.



Ⅱ. 특징

     (1) 장점

          ① 저진동, 저소음으로 시공할 수 있다.

          ② 벽체의 강성이 높다.

          ③ 벽의 접합부가 구조적 연속성이 있으므로 차수효과가 크다.

          ④ 공사중 주변지반이나 구조물은 훼손시키지 않는다.

          ⑤ 톱다운 시공기법등 도심지 고층건물 공사에 적극 이용된다.

          ⑥ 바레트기초 등과 같은 강체 기초로 이용된다.

          ⑦ 어떠한 종류의 지질의 지반에도 적용할 수 있다.

     (2) 단점

          ① 지질에 따라 시공방법이 각양이다.

          ② 굴착공이 갖가지 원인으로 붕괴되어 시공속도를 늦추게 한다.

          ③ 공사비가 높고 고도의 시공기술이 필요하다

          ④ 설계상 계산방법도 규준화된 것이 없어 경우마다 모두 다르다.

          ⑤ 굴착기계가 대형으로 이동성이 둔하다.

          ⑥ 오염된 안정액의 뒷처리도 용이하지 못한 것이다.



Ⅲ. 개념도(작업순서)

     (1) Guide Wall 설치

             ① Slurry Wall을 수직으로 굴착 및 Panel 구획을 위한 안내벽(Guide Wall)설치



     (2) Trench 굴착

             ① 선행 굴착 : 본 굴착용 장비를 고정할 수 있는 깊이(3~5M)까지 Hang Grab나 굴삭기로 선행굴착

                (굴착장비 : Crane 80Ton 1대, Hang Grab 1대, BH 0.7W 1대)

             ② 본 굴착 : Panel 굴착순서에 따라 유압회전식 굴착기로 설계심도(연암 1M)까지 굴착

                (굴착장비 : Crane 100Ton 1대, 유압회전식 굴착기 1대, Service Crane 80Ton 1대, Desander, 디칸다, Silo 등 1식)



     (3) Desanding (Slime 제거)

             ① 굴착 Slime을 깨끗한 안정액으로 치환

             ② 안정액 관리표준 : 비중 1.02~1.2 , 점성 32~50 , PH 7~11 , 모래함유량 0.5% 이하

             ③ 굴착장비 : Crane 100Ton 1대, 유압회전식 굴착기 1대, Service Crane 80Ton 1대, Desander, 디칸다, Silo 등 1식



     (4) 철근망 건입

             ① 철근망은 굴착심도에 따라 상․하부로 나누어 건입하며 상․하부 연결시는 철선(#10) 및 U-Bolt로 견고히 조임.

             ② 콘크리트 피복유지를 위해 철근망에 Con'c Spacer 설치

             ③ 굴착장비 : Service Crane 80Ton 1대



     (5) Tremie 관 설치

             ① φ250mm Tremie pipe 및 호퍼설치

             ② 굴착저면에서 10~20cm 정도 높이로 설치

             ③ Panel 길이에 따라 1개소 or 2개소 설치

             ④ 굴착장비 : Service Crane 80Ton 1대



     (6) 콘크리트 타설

             ① Tremie pipe 하단부는 3M정도 콘크리트에 항상 매입타설

             ② 콘크리트를 타설하면서 Tremie pipe 제거 및 안정액 회수 (별도 Pump 설치)

             ③ 굴착장비 : Service Crane 80Ton 1대



     (7) 두부 정리 및 Cap Beam 설치

             ① Guide Wall 설치

             ② 도면 치수에 의거 일정한 Level을 유지하면서 두부 정리

             ③ Cap Beam 용 철근 배근 및 콘크리트 타설

             ④ 굴착장비 : 뿌레이카



Ⅳ. 작업사진

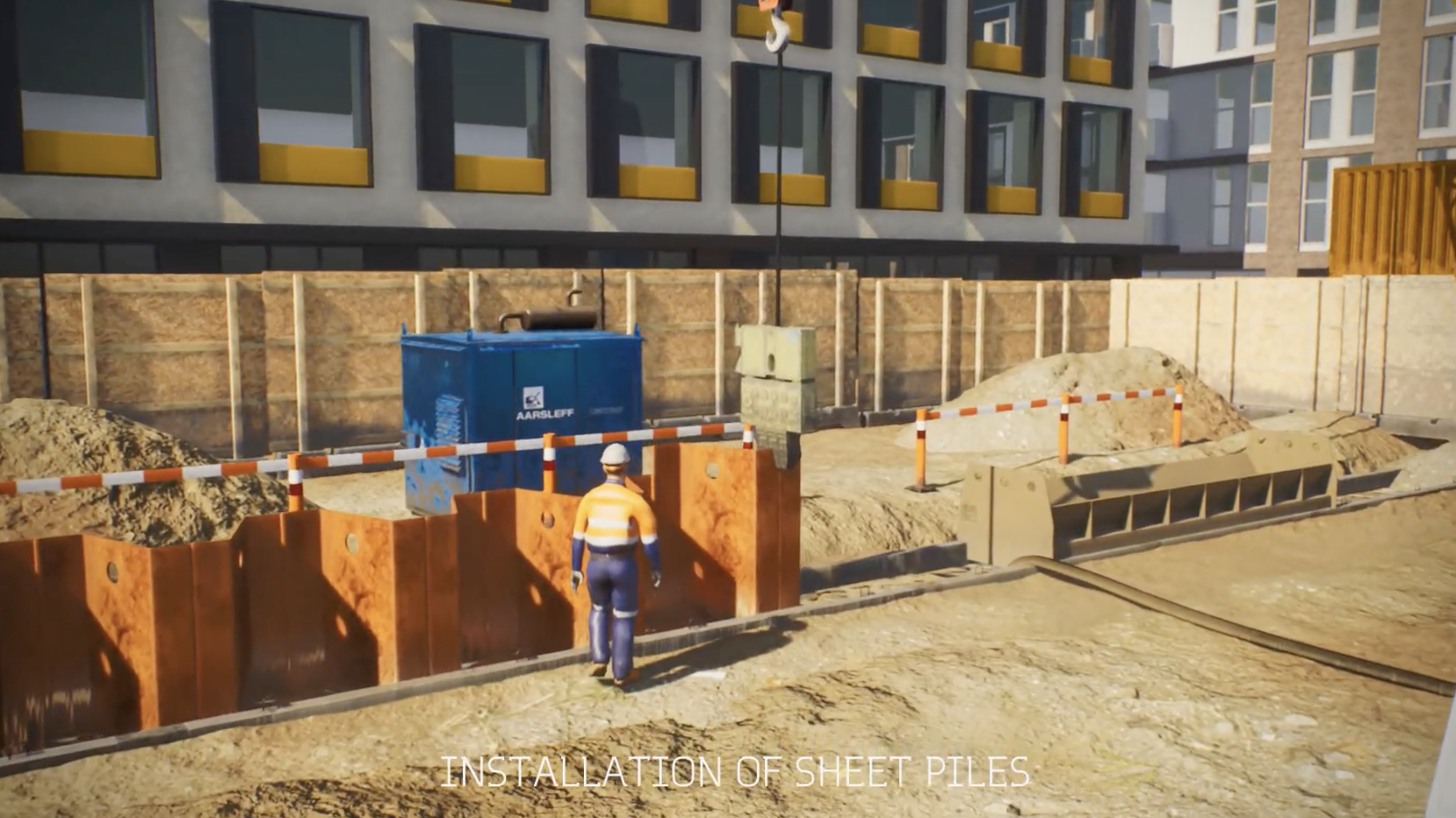

     1. 가이드월 설치 준비

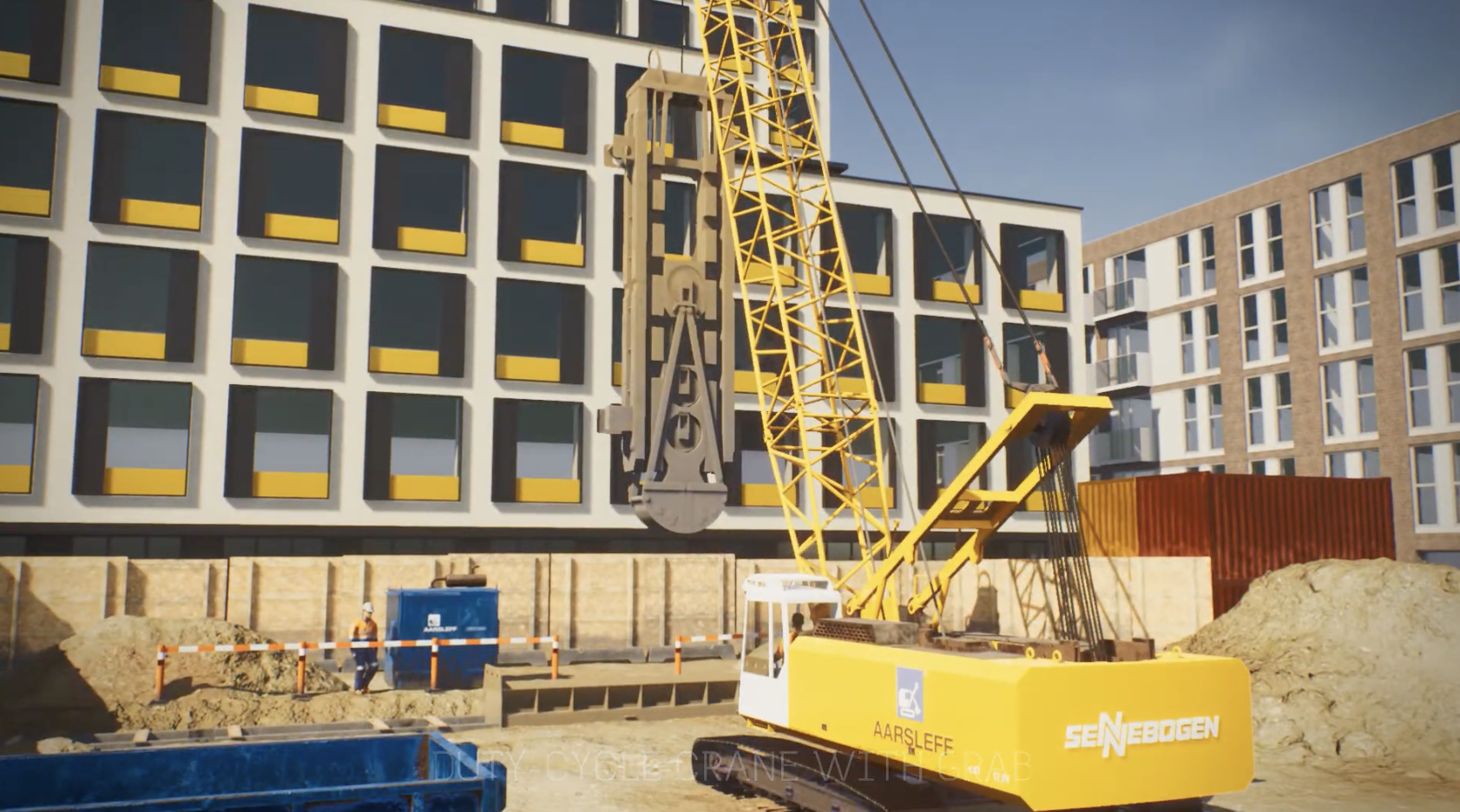

2. 장비준비



3. 안정액준비



4. 안정액 투입



5. 패널굴착



6. 시트파일삽입(철근망삽입)



7. 반복작업



---
